IRXmitter红外发射器扩展

IRXmitter 红外发射器扩展，让您的手机成为万能遥控器。

下载和安装

• 最新版扩展: de.ullisroboterseite.ursai2irxmitter.aix
• 示例应用: MetzIRControl.aia

开发动机

我的电视遥控器总是藏得很隐蔽，但是要找到我的智能手机就容易多了。如果需要，我可以呼叫它，它会发出声音应答。可惜我的电视（Metz设备）没有可以发送合适红外代码的应用程序 :-(。有了这个MIT App Inventor扩展，我可以轻松地自己开发一个合适的应用程序。

功能概述

IRXmitter扩展是一个Android类ConsumerIrManager的包装器，用于发送红外信号控制家电设备：

• 发送单个红外信号包
• 支持自动重复发送
• 支持交替模式发送（适用于开关功能）
• 可配置载波频率和时序参数
• 支持按钮自动注册功能
• 提供完整的事件处理机制

使用原理

扩展设计的目标是尽可能减少在AI2积木中的工作量。在可视化编程中，积木中复杂的逻辑很快会导致应用程序混乱。我希望避免这种情况。

数据包模式

要发送的IR代码由一个数字列表表示，每个数字交替表示Mark（以设定频率发送IR信号）和Space（信号之间的暂停）的持续时间，单位为微秒。代码总是以Mark开始。

属性

具有红外发射器

指示设备是否具有红外发射器。返回值为true或false。如果设备没有红外发射器，所有其他功能都会导致错误。

载波频率列表

以逗号分隔的字符串形式返回支持的载波频率。只有这些频率可以分配给CarrierFrequency属性。

载波频率列表

以逗号分隔的列表形式返回支持的载波频率。

载波频率

设置或获取要使用的载波频率，单位为赫兹(Hz)。默认值为38,000（38 kHz）。只能设置CarrierFrequencies或CarrierFrequencyList显示的值。如果指定了不支持的值，会触发Screen.ErrorOccurred事件，错误代码17302。

启动延迟

在自动重复模式下，StartDelay定义第一个数据包和后续数据包之间的暂停时间，单位为毫秒(ms)。有效值为0..1000。默认值为500ms。如果指定了不支持的值，会触发Screen.ErrorOccurred事件，错误代码17308。

重复延迟

RepetitionDelay指定自动重复模式下后续数据包之间的暂停时间，单位为毫秒(ms)。有效值为0..1000。默认值为500ms。如果指定了不支持的值，会触发Screen.ErrorOccurred事件，错误代码17309。

传输完成事件延迟

发送单个数据包后，TransmitDone事件的（额外）延迟时间，单位为毫秒。有效值为0..1000。默认值为0ms。

方法

发送(模式)

发送单个数据包。Pattern是要发送的交替开关模式，单位为微秒。

此方法是同步的；当它返回时，模式已经传输完成。传输完成后，会触发PatternXmitted和TransmitDone事件。

Pattern可以是逗号分隔的整数列表字符串（如”300, 800, 300, …“）或整数列表。内部调用Android方法ConsumerIrManager.transmit()。

不支持嵌套传输。如果另一个传输已经激活（由重复方法之一触发），会触发Screen.ErrorOccurred事件，错误代码17305。如果Pattern无法转换为整数数组，会触发Screen.ErrorOccurred事件，错误代码17303。

重复发送(重复次数,模式)

多次发送数据包。Repetitions是重复次数，-1表示无限发送，直到调用StopTransmission。Pattern是要发送的交替开关模式，单位为微秒。

传输是异步的，方法立即返回。每次发送数据包后会触发PatternXmitted事件。传输完成或取消后会触发TransmitDone事件。

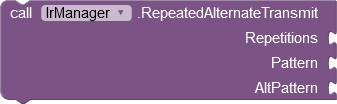

交替重复发送(重复次数,模式,交替模式)

发送一个起始数据包，然后多次发送后续数据包。Repetitions是后续数据包的重复次数，-1表示无限发送。Pattern是起始数据包，AltPattern是后续数据包。

传输是异步的，方法立即返回。每次发送数据包后会触发PatternXmitted事件。传输完成或取消后会触发TransmitDone事件。

停止传输()

停止重复传输。序列在一个数据包完全传输完成或当前暂停时间到期后中止。单个数据包或暂停不会被中断。

注册按钮单次模式(按钮,模式)

将指定的Button组件注册为自动单次数据包传输。Button.TouchDown运行指定Pattern的Transmit方法。

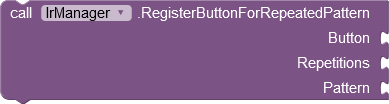

注册按钮重复模式(按钮,模式)

将指定的Button组件注册为带重复的自动数据包传输。Button.TouchDown运行指定Pattern的RepeatedTransmit方法。在Button.TouchUp时执行StopTransmission。

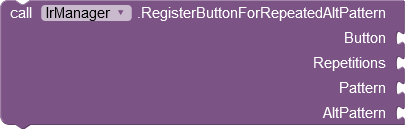

注册按钮交替重复模式(按钮,模式,交替模式)

将指定的Button组件注册为带重复的自动数据包传输。Button.TouchDown运行指定Pattern和AltPattern的RepeatedAlternateTransmit方法。在Button.TouchUp时执行StopTransmission。

事件

模式已发送()

每个数据包发送后触发PatternXmitted事件。

传输完成()

当传输序列停止或中断时触发此事件。发送单个数据包时，可以选择延迟触发此事件（参见EventTransmitDoneDelay属性）。

发生错误(错误信息)

扩展使用错误时发生错误的消息。没有用户可以响应的错误，因此错误通过中央错误事件触发。

使用示例

Metz电视遥控器

一个小示例应用展示了扩展的使用（参见下载）。它模拟Metz RM18遥控器。

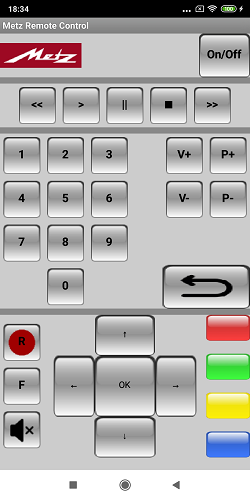

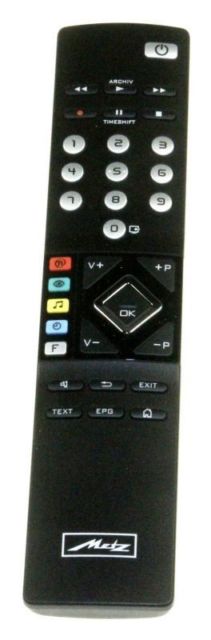

原装遥控器	应用界面

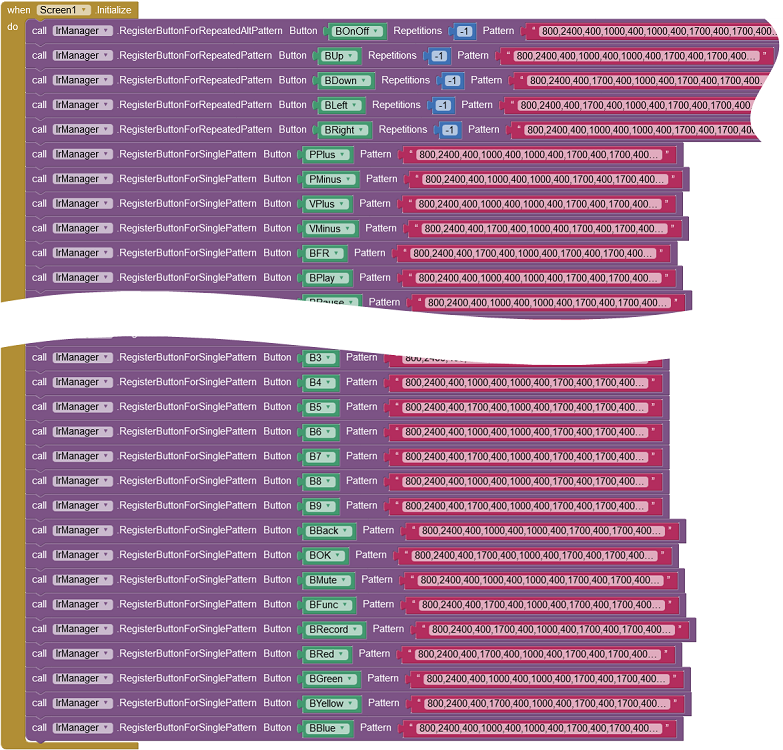

应用核心的必要代码很长，因为有很多按钮要控制，但结构非常简单：

红外代码录制

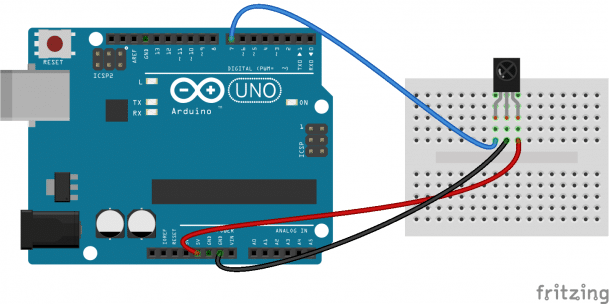

为了录制红外代码，我将红外接收器连接到Arduino。需要注意的是接收器必须为正确的载波频率设计。

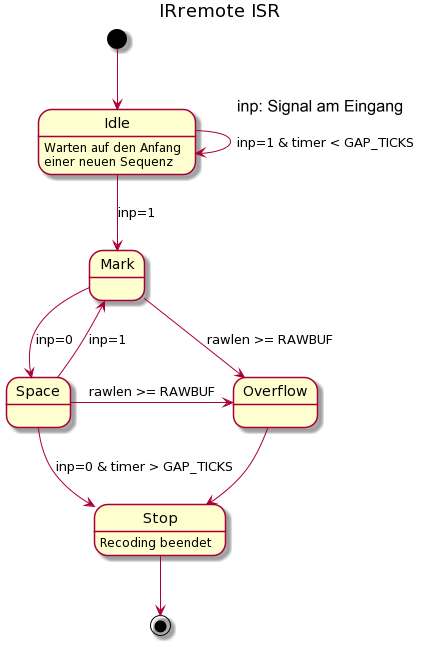

录制红外代码的程序基于Ken Shirriff的IRremote库的IRrecord示例。为了为扩展提供代码序列，我调整了程序。

经过初步尝试，我发现遥控器使用以下信号长度：

• MARK: 400 μs, 800μs
• SPACE: 1000 μs, 1700 μs, 2400 μs

代码会考虑这些因素并尝试将时间映射到这些值（可以关闭）。你会得到这样的输出：

800,2400,400,1000,400,1000,400,1700,400,1700,400,1000,400,1700,400,
1000,400,1700,400,1000,400,1000,400,1000,400,1700,400,1000,400,1700,400,
1000,400,1700,400,1700,400,1700,400,1000,400,1700,400,1000,400,1700,400

输出可以直接复制到扩展Transmit函数的Pattern属性中。

错误代码

最佳实践

信号模式设计

1. 准确计时: 确保Mark和Space的持续时间准确
2. 频率匹配: 使用设备支持的载波频率
3. 测试验证: 在实际设备上测试IR代码

应用开发

1. 错误处理: 监听ErrorOccurred事件
2. 用户反馈: 使用事件提供视觉或听觉反馈
3. 资源管理: 避免同时进行多个传输操作

兼容性考虑

• 检查设备是否支持红外发射
• 验证载波频率兼容性
• 测试不同品牌设备的兼容性

本文档基于Ulli的IRXmitter扩展原始文档整理而成，更多信息请参考原始文档。
