面包板与基础电路

这一篇解决什么

硬件实验里接错线比写错代码更常见，而且接错了不报错、只是”没反应”。 这一篇把最常踩的几件事说清楚：面包板哪些孔是连通的、LED 为什么要串电阻、 三脚元件哪个脚是信号。

不是实验篇，没有可运行的成果，但第一次接线之前值得花十分钟看一遍。

改编自 MIT 官方教程 App Inventor + IoT: Basic breadboard circuit。

一、MCU 板是什么

MCU（微控制器）板就是一块带处理器的电路板，你写程序去读写它的引脚， 从而控制 LED、电机、舵机，或读取按钮、传感器的状态。

引脚分两类：

数字引脚里有几个带 PWM（Arduino 101 上只有 3、5、6、9 这四个，比 Uno 少）， 能输出”半亮”“半速”这种中间值 —— 调光和调速必须用这几个。

二、面包板：哪些孔是连通的

这是新手第一个坎。面包板不是随便插的，孔与孔之间有固定的连通规则：

用法：把板子的 5V 接到 + 轨、GND 接到 − 轨，之后所有元件的正极插 + 轨、 负极插 − 轨就都有电了 —— 不用为每个元件单独从板子拉线。

正中间那道沟是故意的：芯片（DIP 封装）跨过沟插上去，两排引脚才不会短路。

面包板的缺点是接触松。做完能用的电路，隔天再开可能就”没反应”了 —— 先把每根线重新按一遍再怀疑代码。

三、LED：最简单的输出元件

LED 有极性：长脚是正极（阳极），短脚是负极（阴极）。长脚接引脚、短脚经电阻接 GND。

必须串一个 220Ω 电阻。直连会有两个后果：电流过大烧掉 LED；或者拉垮 MCU 引脚 （每个引脚的输出电流有上限）。电阻接在长脚那侧还是短脚那侧都可以，串进这条回路就行。

上图用的是 Grove 扩展板（见第五节），已经把电阻做在模块里了，所以看不到电阻。 用裸 LED 插面包板时电阻不能省。

四、三脚元件：中间脚是信号

电位器（旋钮）、很多传感器模块都是三个脚：

中间脚永远是信号，这个记住就不会错。左右两个是电源和地 —— 电位器是无极性的， 左右对调不会烧，只是旋转方向反过来。

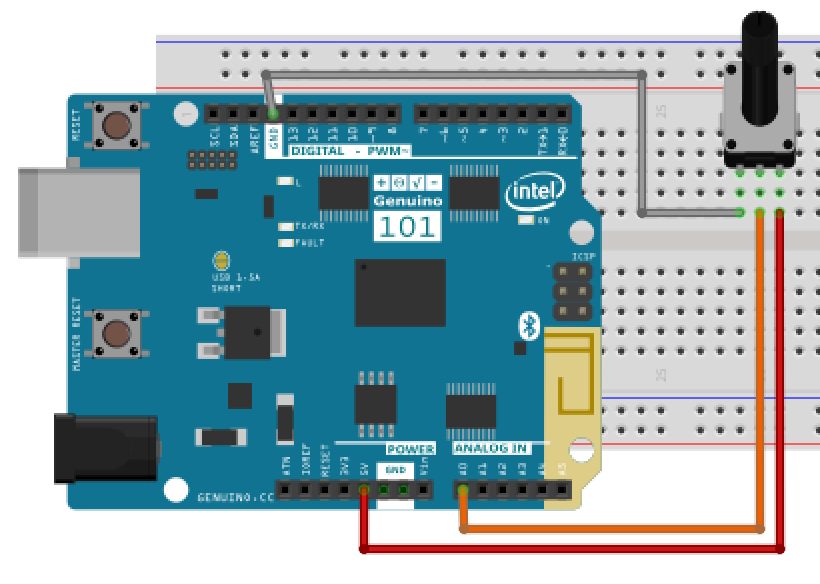

官方教程给的 Arduino 101 接法：中间脚（橙线）→ A0，左脚（灰线）→ GND， 右脚（红线）→ 5V。

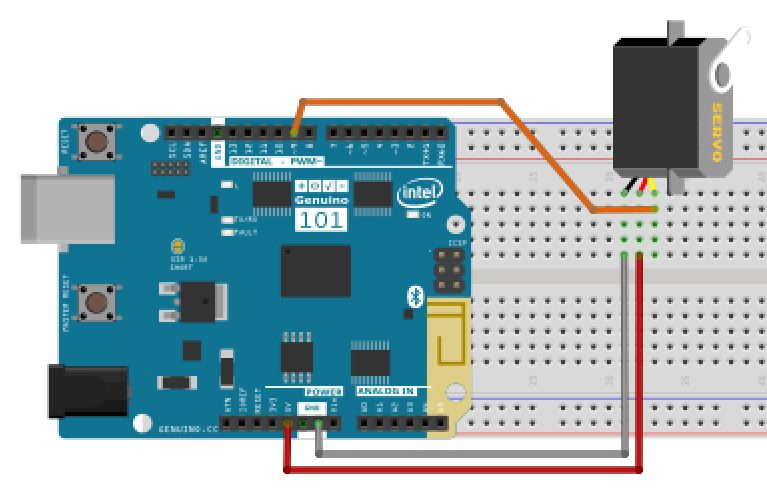

舵机是另一种三线：棕（或黑）= GND、红 = 5V、橙（或黄）= 信号。 官方教程的接法是信号线接 D9：

舵机吃电大，多个舵机同时动时建议外接电源，别全靠板子供电。

五、扩展板能省掉什么

Seeed Grove 扩展板插在 Arduino 上，把引脚变成一排标准四针插座（GND / VCC / 信号 / 信号）。 好处：

• 不用面包板、不用杜邦线、不会接反（插座有防呆）
• 模块自带限流电阻和上拉，不用自己算
• 插座上直接印着 D4 D5 A0，代码里的 Pin 填几一目了然

代价是只能用 Grove 系列的模块。本站 Arduino 系列的实验都按 Grove 写， 但不用扩展板也能做，按上面的规则自己接到对应引脚即可。

起步套件（Starter Kit） 是更省事的一步：扩展板 + 一整套传感器和执行器打包卖， 厂商保证套件里的东西互相能用。比单买贵一些，但对新手和课堂教学很合适。

只用板子不接手机，先把电路跑通

怀疑是电路问题还是 App 问题时，先甩开手机，用 Arduino 官方的三个最小例子验证硬件：

这三个跑通了，再回来接手机 —— 能把”到底哪一段坏了”一刀切开。

六、接线前的检查清单

• 电源轨和地轨接好了吗（+ 接 5V/3V、− 接 GND）
• LED 长脚朝引脚、短脚朝 GND，中间串了 220Ω
• 三脚元件的中间脚接的是信号引脚
• 元件的两个脚没有插在同一列五孔里（那样等于直接短路）
• 跨过中间那道沟的连接，是用线连的，不是靠孔位”看起来挨着”
• 代码里的 Pin 号和实际插的插座号一致（Grove 板上印着）

七、画图与仿真工具

想把电路画清楚或先在电脑上试：

• Fritzing —— 本篇这些接线图就是它画的，元件库丰富，可导出图片
• Tinkercad Circuits —— 浏览器里直接仿真， 没有硬件也能先把电路和代码逻辑验一遍

八、下一步

• 实验00：环境搭建 —— 装 IDE、烧固件
• 实验01：让板载 LED 闪起来 —— 不接任何元件，先跑通链路
