经典蓝牙硬件有很多款，但是hc05尤为常见，这里以hc05为例，介绍一下经典蓝牙模块如何接入AppInventor。

HC05 简单介绍

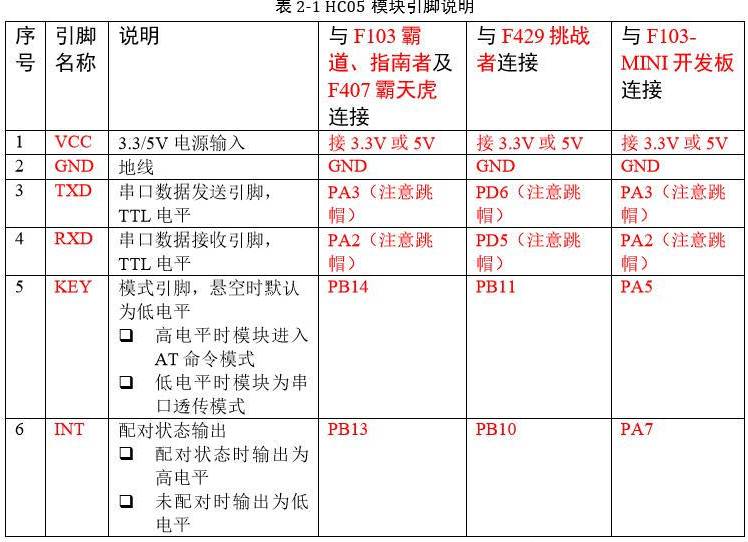

它有六个引脚，引脚的作用如下：

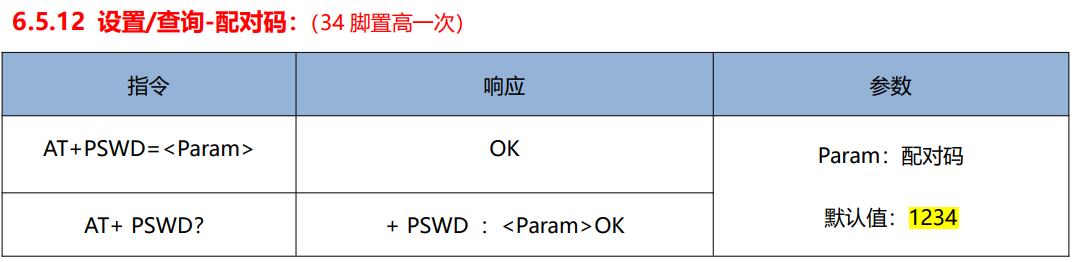

通过厂商App连接串口测试，发现HC-05模块是经典蓝牙2.0，并不支持蓝牙5.0（低功耗BLE），它需要配对码进行配对，App Inventor 2 中使用“蓝牙客户端”组件，而非BLE拓展，必须在手机设置中配对成功才能出现在蓝牙列表中。

注意：

• 它的波特率是：38400，而非默认的9600。

• 上电之前按下硬件上的按钮，则进入AT模式，红灯慢闪；不按则默认进入透传模式，红灯快闪，等待配对。

• STATE引脚在蓝牙连接成功后是高电平，否则低电平。

基本接入代码参考

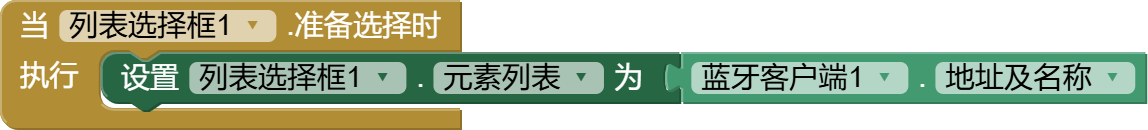

• 显示已配对的SPP经典蓝牙列表：

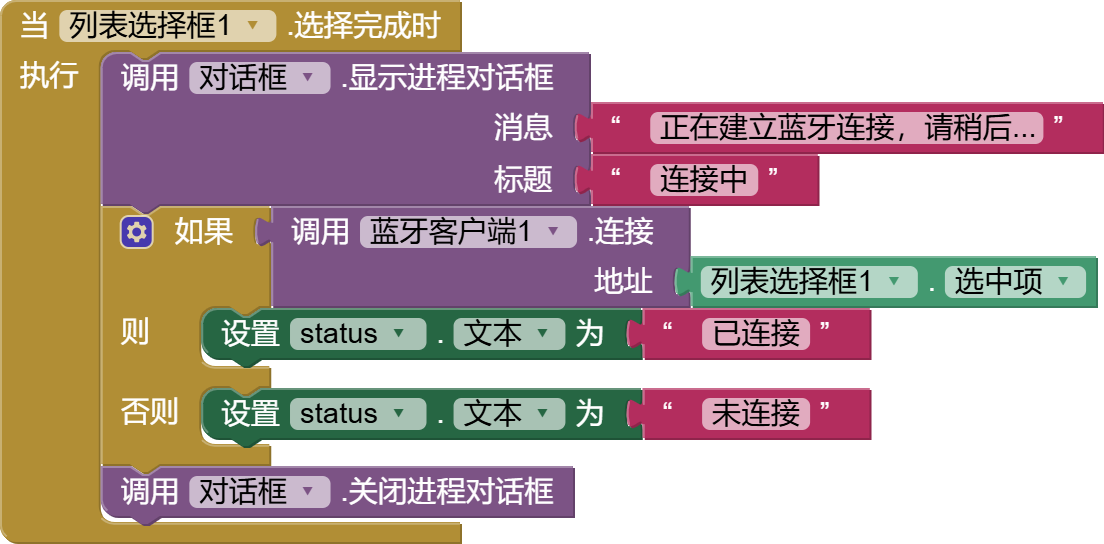

• 选择一个蓝牙设备进行连接：

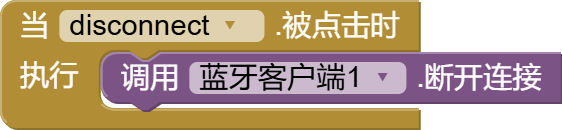

• 断开当前连接的设备：

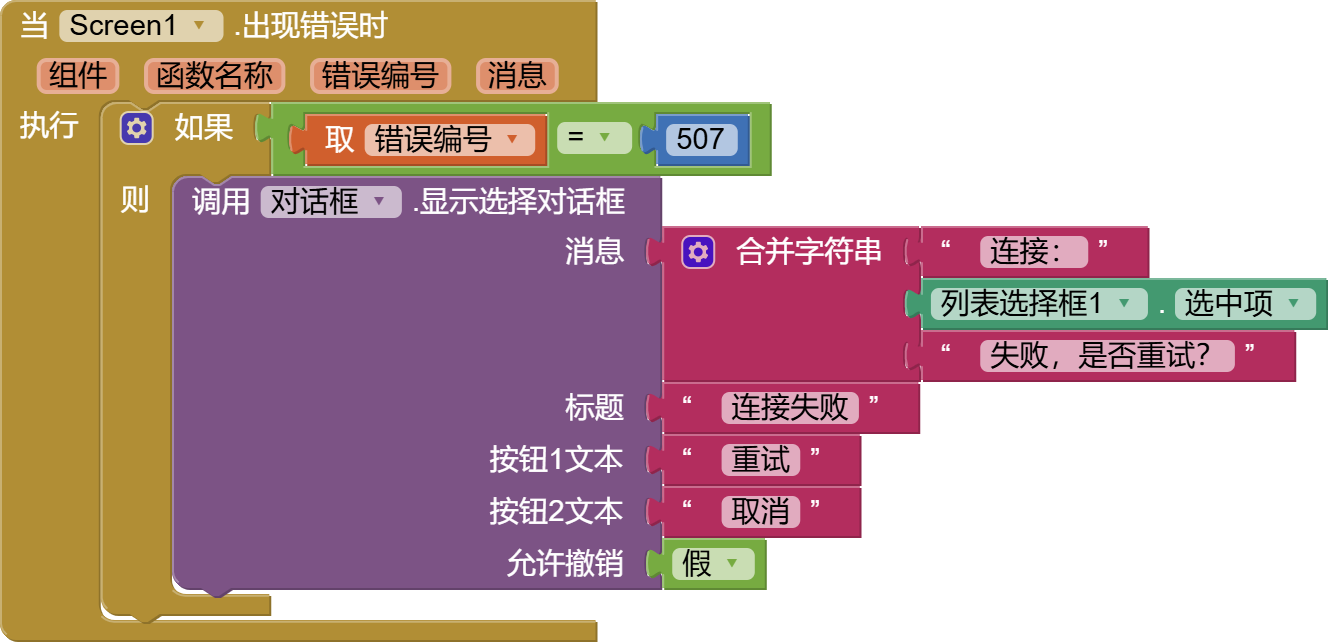

• 错误处理：



乱码问题排查思路

1、发送/接收如果是非预期或随机的乱码，大概率是波特率设置不对，改为9600试试。

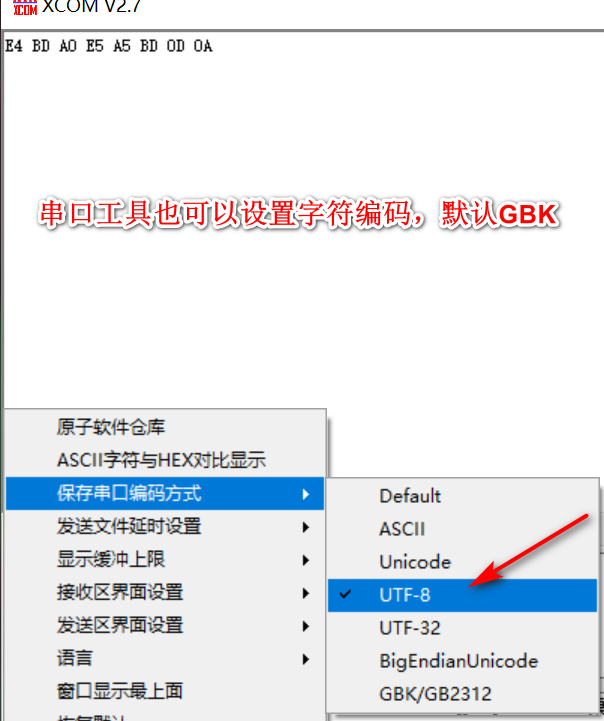

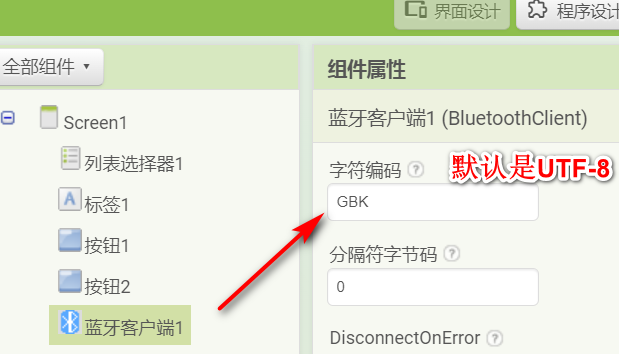

2、默认是GBK编码，非UTF-8的，如“你好”对应16进制：C4 E3 BA C3。而AI2中文字符串默认是UTF-8编码的（E4 BD A0 E5 A5 BD ）。
