应用介绍

你有“绿手指”，还是总把家里的植物养死？这个应用用 Arduino 101 传感器读取光照、土壤湿度和温度，并把读数画成三根会变化的柱状条，帮助你观察植物环境。

连接你的应用

• 起始工程：植物养护.aia
• Blocks 文件：植物养护.asc

把 Arduino 101 和手机连接好，并在 App Inventor 中导入对应的物联网扩展。没有硬件时可以先阅读积木，但最终效果必须用真实传感器测试。

植物养护教程

1. 准备工程

打开起始工程，确认设计器里有 HorizontalArrangement2、Arduino 101 光照传感器、湿度传感器和温度传感器。教程用三根垂直排列的彩色柱状条表示三个读数。

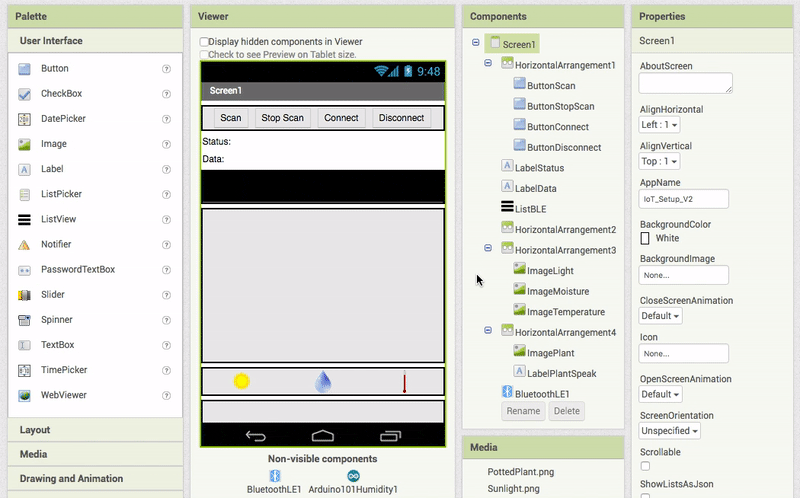

2. 添加三个垂直布局

在“布局”抽屉中拖入三个 VerticalArrangement，并把它们放进 HorizontalArrangement2。它们将从顶部向下增长，模拟三根状态柱。

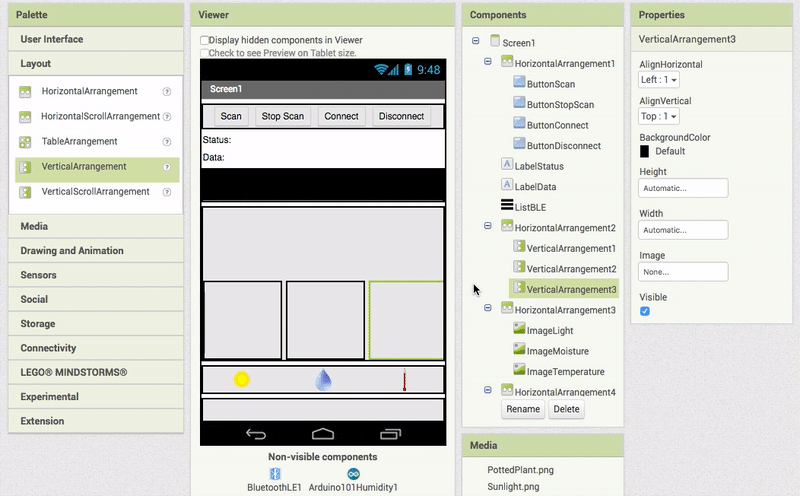

3. 重命名三个布局

依次选择三个布局并重命名：VerticalArrangement1 改为 LightBar，VerticalArrangement2 改为 MoistureBar，VerticalArrangement3 改为 TemperatureBar。

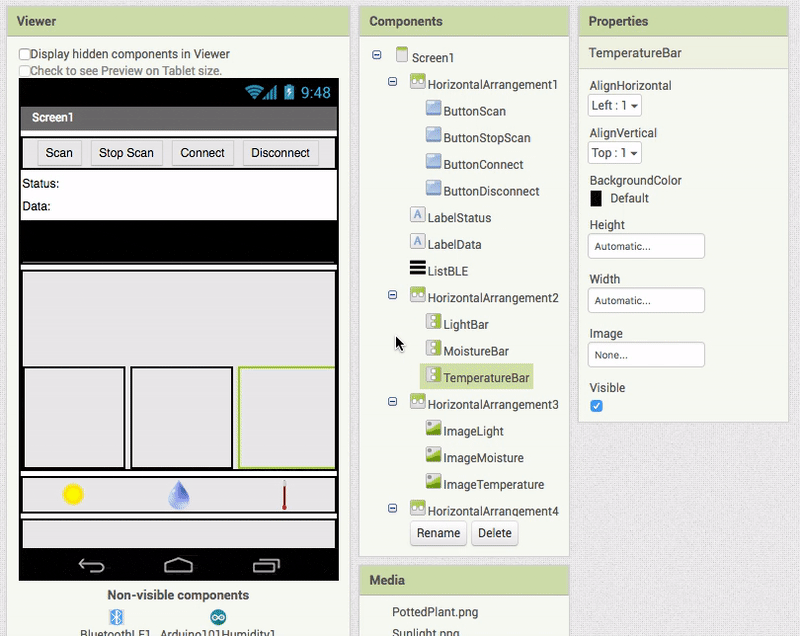

4. 设置高度和宽度

把 LightBar、MoistureBar 和 TemperatureBar 的高度都设为 0px，宽度都设为“充满父容器”。程序收到传感器读数后，会把高度从零改成对应的数值。

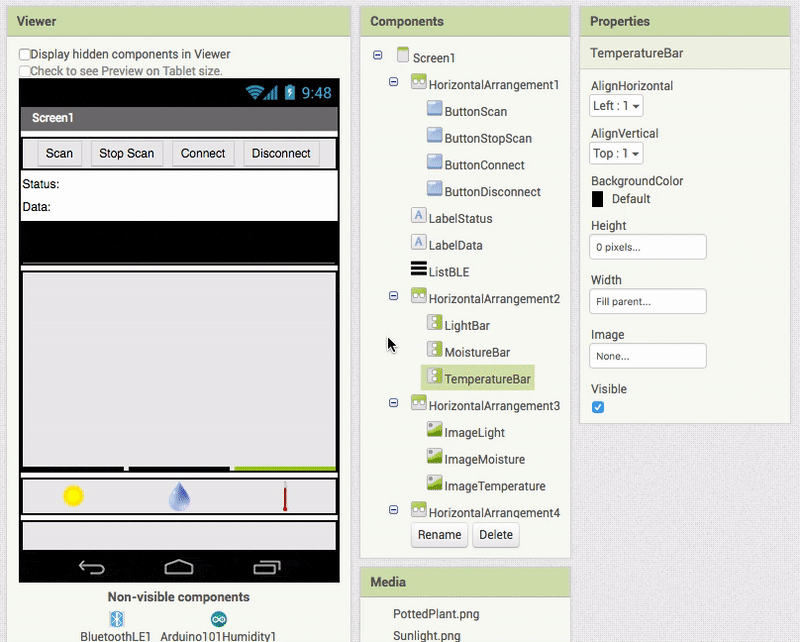

5. 设置三根柱子的颜色

为了让三种读数一眼可分辨：LightBar 使用黄色，MoistureBar 使用蓝色，TemperatureBar 使用红色。

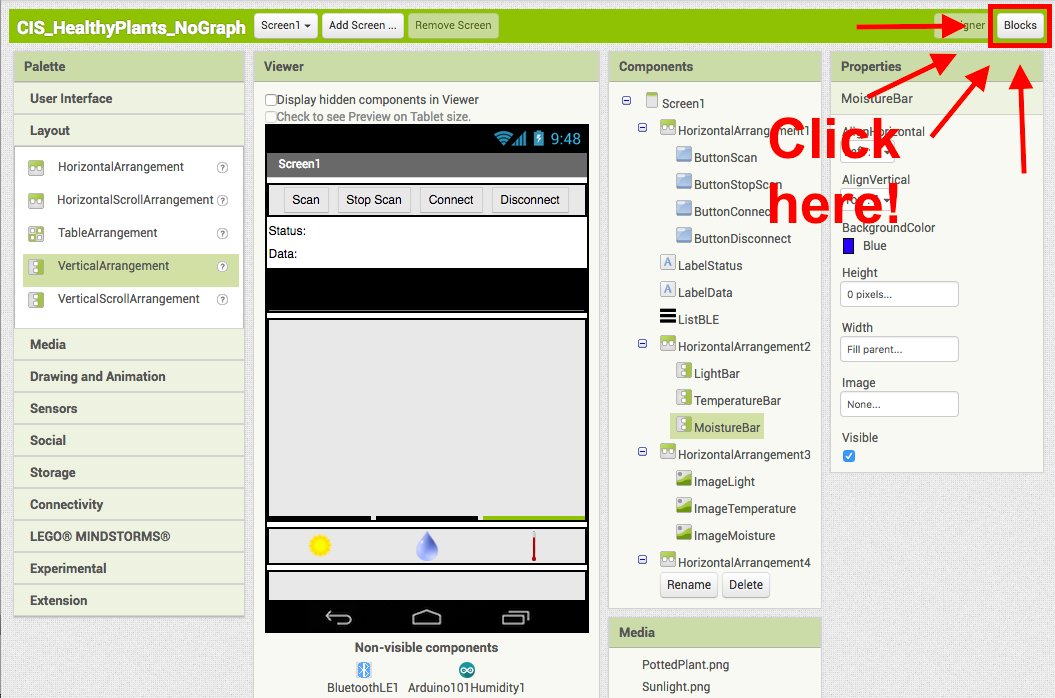

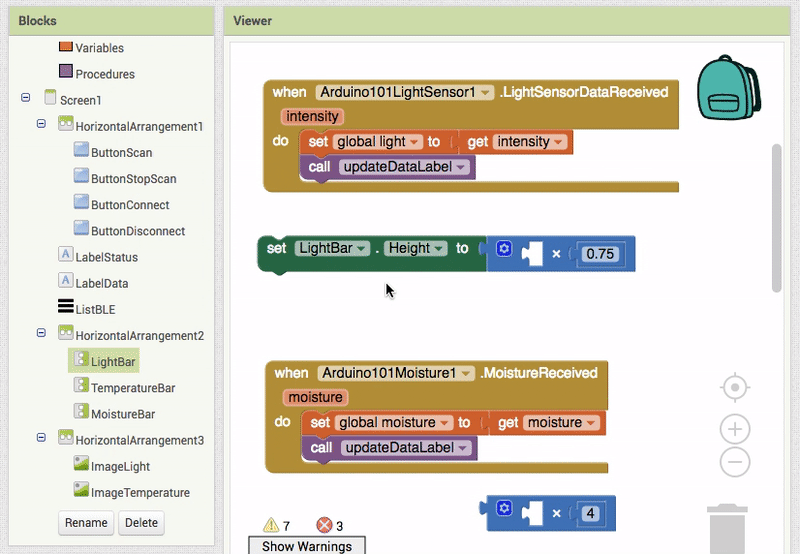

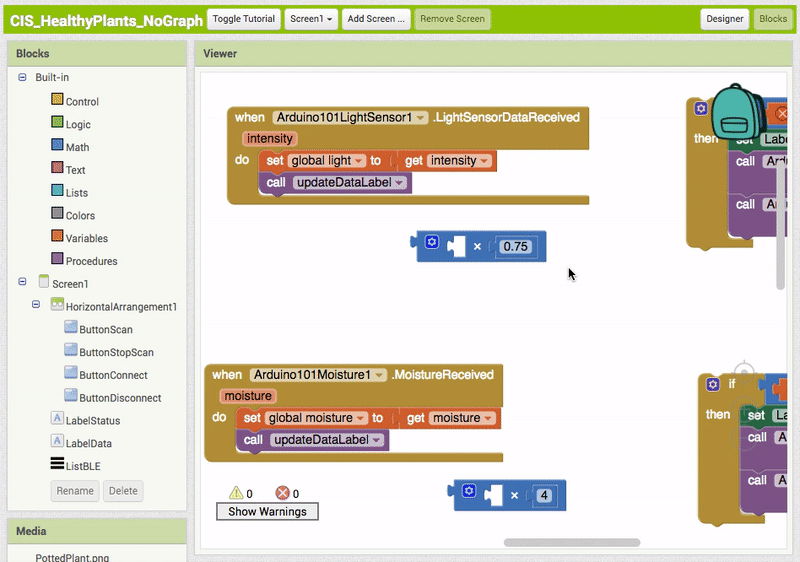

6. 设置 LightBar 高度

切换到积木编辑器，在 LightBar 抽屉中拖出 设 LightBar.高度 为。把它接到乘法块的结果上，先用传感器读数乘以 0.75，把结果变成适合屏幕显示的高度。

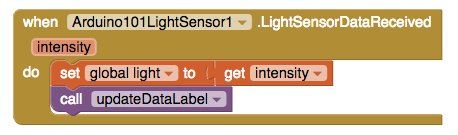

7. 连接光照数据事件

找到 当 Arduino101LightSensor1.LightSensorDataReceived 事件。把完整的 设 LightBar.高度 为 放在这个事件已有程序块的下方，让每次收到光照数据时都更新黄色柱子的高度。

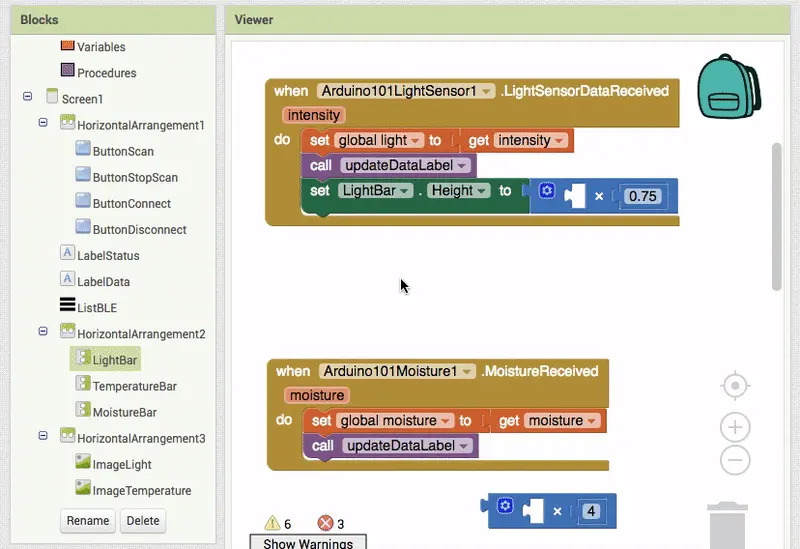

8. 读取 intensity 参数

在 LightSensorDataReceived 事件的红色 intensity 参数上悬停，从弹出的参数块中选择 intensity，并把它接入 __ × 0.75 的第一个输入槽。

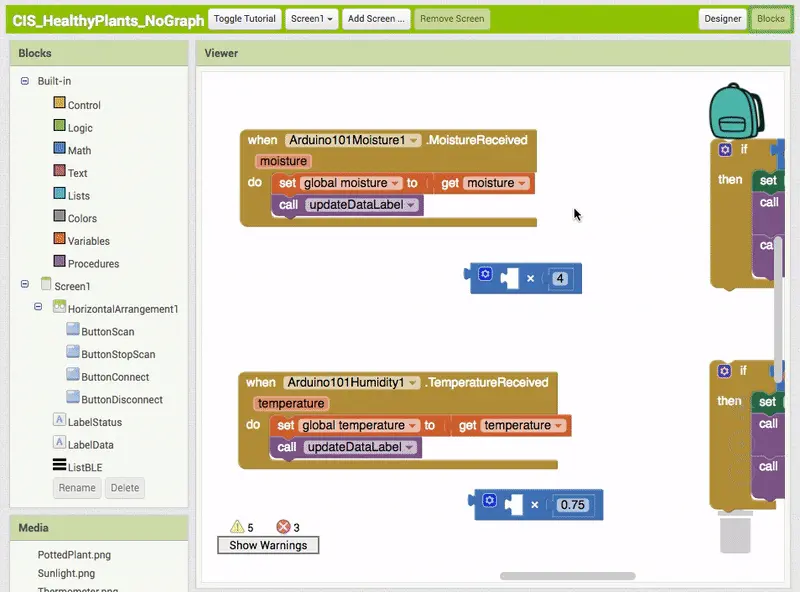

9. 更新 MoistureBar

重复第 6～8 步，但这次使用 设 MoistureBar.高度 为，把湿度读数乘以 4，并把程序接到 当 Arduino101Moisture1.MoistureReceived 事件。

在事件参数上取得 moisture，将它接到乘法块中。蓝色柱子会随着土壤湿度变化。

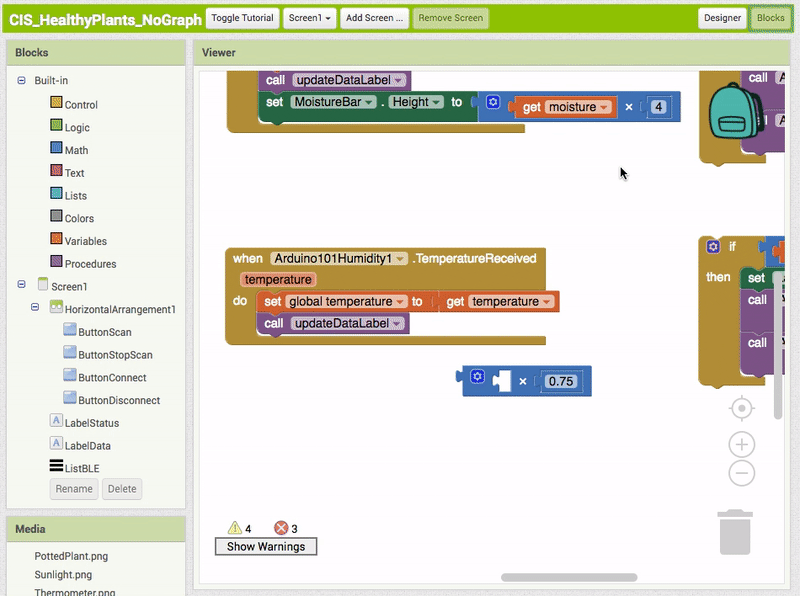

10. 更新 TemperatureBar

再次重复第 6～8 步，使用 设 TemperatureBar.高度 为，把温度读数乘以 0.75，并接到 当 Arduino101Humidity1.TemperatureReceived 事件。

从事件参数取得 temperature，接到乘法块。这样红色柱子就会反映温度变化。

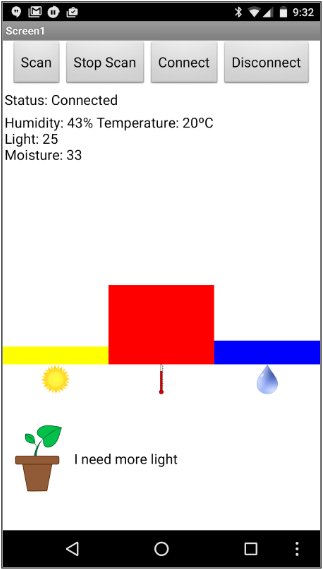

11. 在设备上测试

用真实 Arduino 传感器测试应用：遮住光照传感器、给土壤浇水、改变环境温度，观察对应柱子是否变化。若柱子不动，先检查蓝牙连接、扩展是否导入，以及三个数据事件是否被触发。
