定时浇灌控制台

通过 MQTT 给自有控制器发限时浇灌指令，等待设备确认，并记录超时和停止反馈。

下载 GardenWater.aia 返回综合应用专题

界面与入口

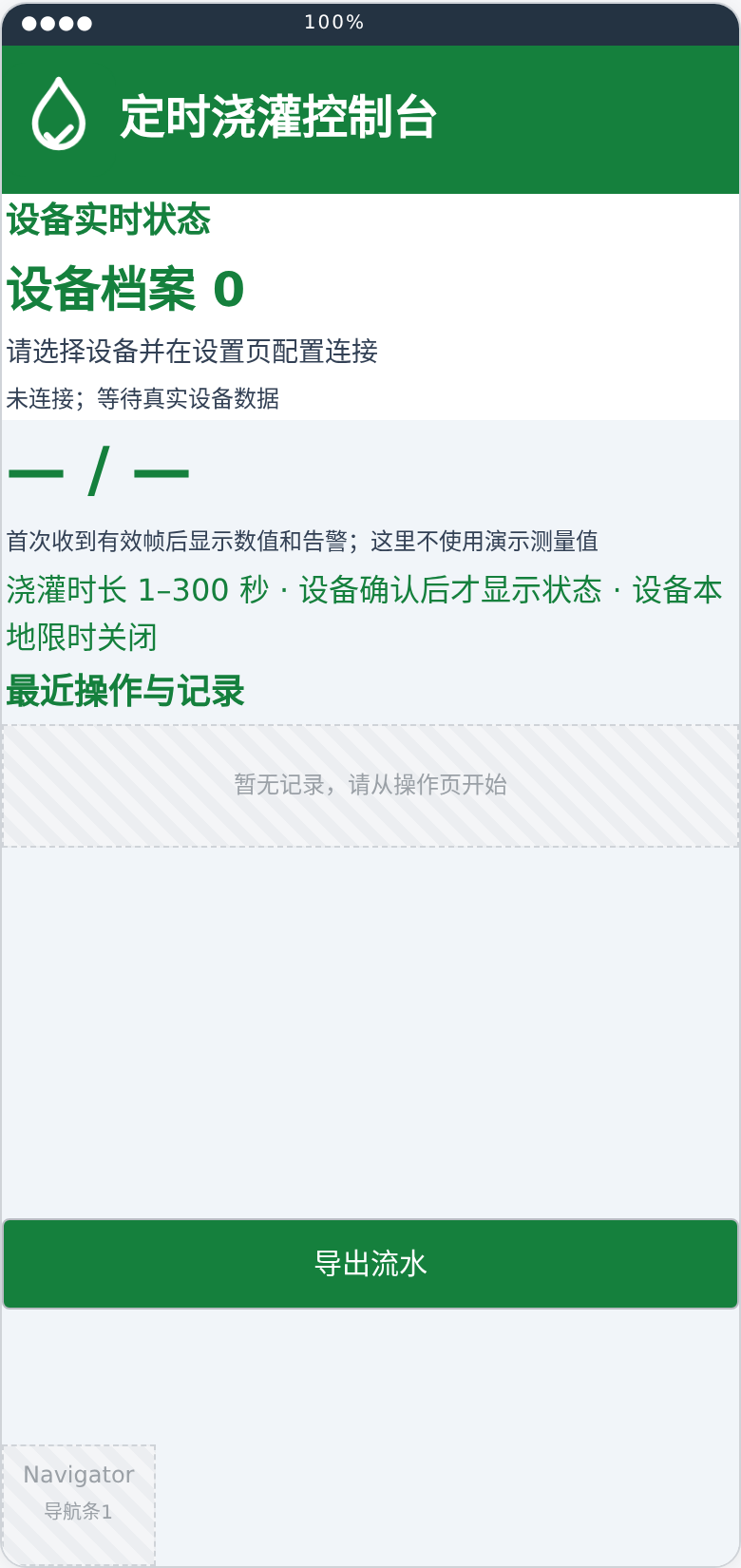

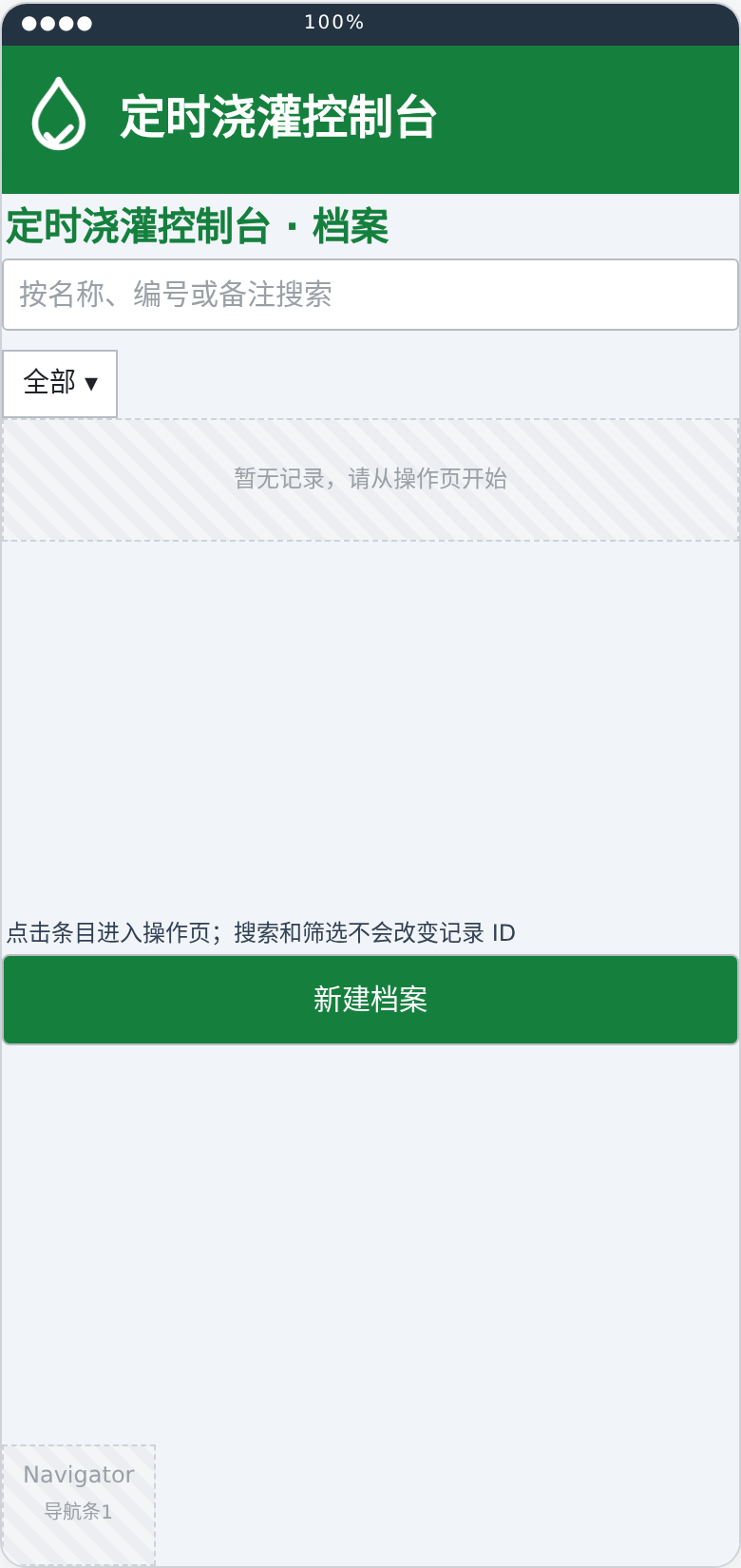

HTML 布局预览；原生导航、图表和系统窗口以 Android 实际显示为准。底部四个入口分别是总览、档案、操作、设置。

完整操作流程

配置设备与 Broker → 连接并订阅确认 → 发送限时指令 → 匹配请求 ID → 确认或超时 → 查看控制日志。

1. 先在断开负载的条件下验证控制器输出与本地限时。建立设备档案并保存 Broker 参数。
2. 连接控制器，填写 1–300 秒和操作说明，开始浇灌后显示等待；只有请求 ID、动作与秒数全部匹配的确认才记成功。
3. 15 秒无有效确认记录状态未知。可再次发送停止，收到 OFF、0 的对应确认才显示停止确认。开启确认属于历史确认，不表示当前仍在浇灌。

数据与异常处理

• 断线或已有待确认指令时禁止重复发送。
• 设备确认前仅显示等待，不显示已开启。
• 忽略错误 ID、旧确认和 retained 确认。
• 15 秒未确认标为状态未知，可重试停止。
• 控制器独立限时关闭，App 关闭不替代设备保护。
• 搜索和状态筛选只改变显示集合；操作按稳定 ID 找到原记录。归档需要确认，取消不会修改数据。
• 档案与设置通过微数据库恢复；归档保留旧流水，下一条 ID 不复用。
• CSV 写入完成后才打开系统分享；写入失败提示错误。流水最多保留最近 500 条。

此应用的设备协议与联调步骤

用到的组件

使用范围

通信帧验证已通过显式通信边界测试。蓝牙射频、USB 授权、真实 Broker 与物理设备联调仍需真机验收；工程不包含虚构测量数据。
