串口设备运行记录

用 USB OTG 串口连接自有转速温度节点，完成设备建档、采样、超限检查与运行记录导出。

下载 SerialWatch.aia 返回综合应用专题

界面与入口

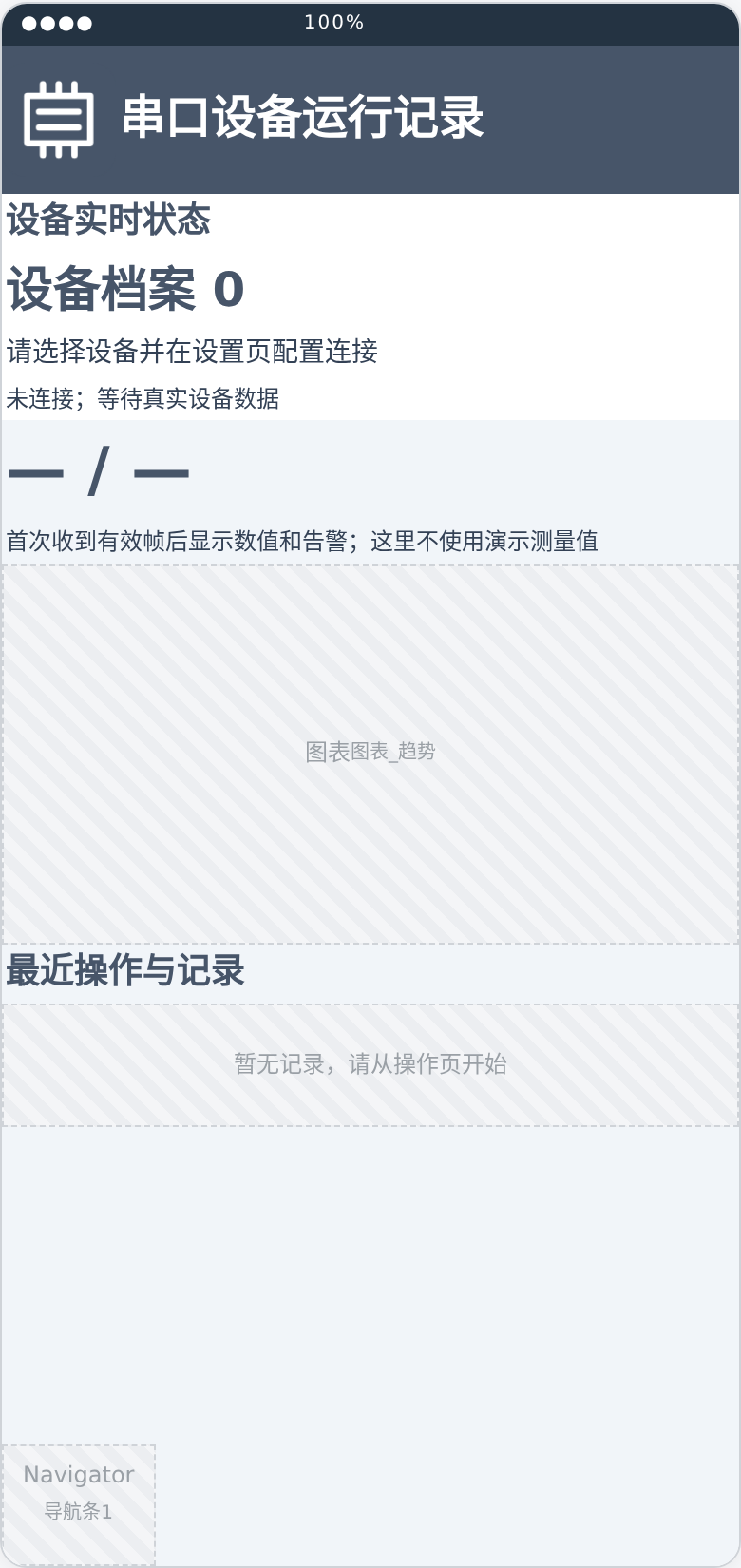

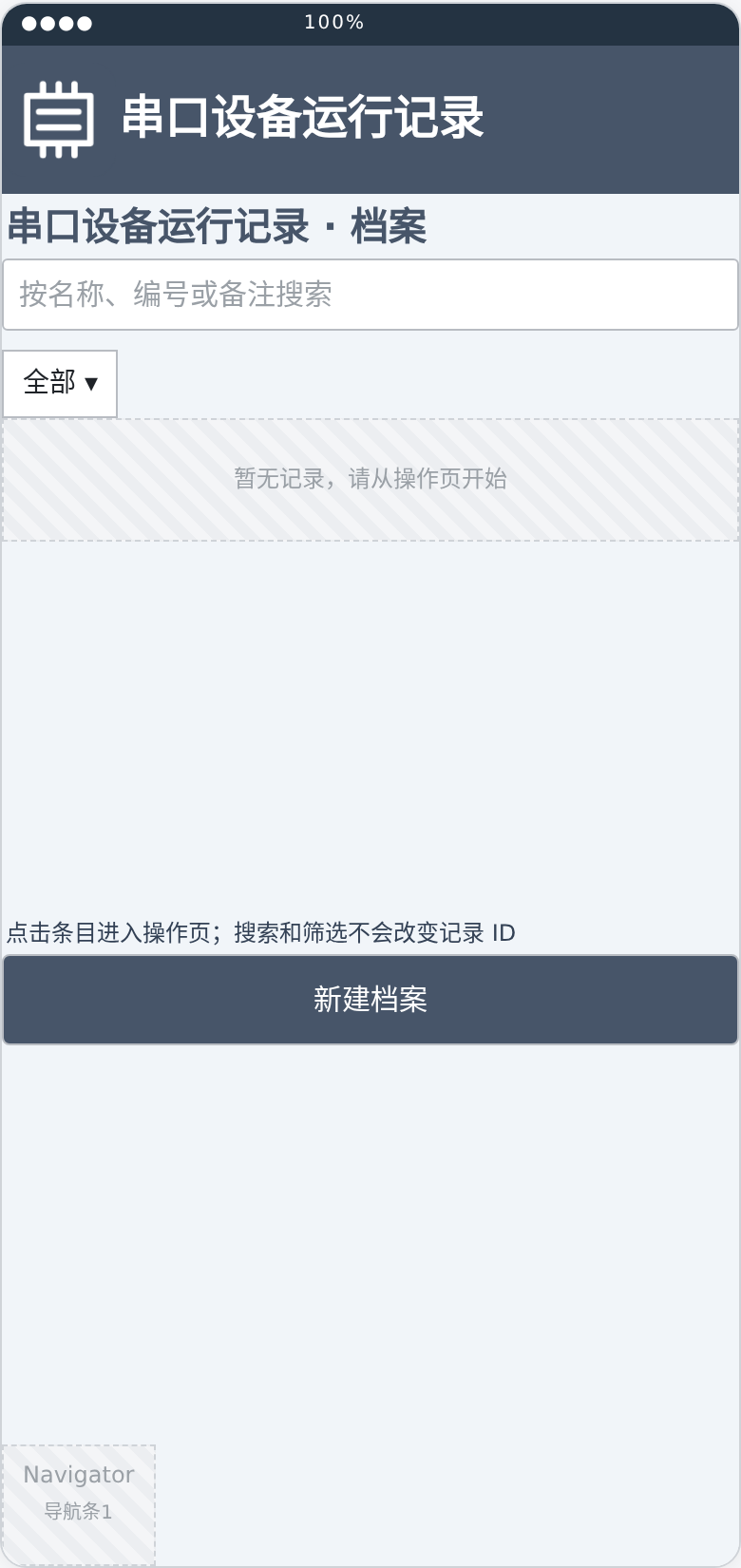

HTML 布局预览；原生导航、图表和系统窗口以 Android 实际显示为准。底部四个入口分别是总览、档案、操作、设置。

完整操作流程

OTG 接线与授权 → 初始化打开串口 → 查询转速温度 → 完整帧校验 → 保存运行记录 → 关闭串口。

1. 手机通过 USB OTG 连接支持的 USB 串口设备，完成系统授权；设置页选择与设备相同的波特率。
2. 建档并打开串口，初始化和打开任一失败均显示失败；读取运行发出带请求 ID 的查询。
3. 转速 0–100000、温度 -40–150°C。完整且匹配的响应才进入曲线；关闭串口停止轮询。没有数据时不生成样本。

数据与异常处理

• 初始化 / 打开失败不能显示连接成功。
• 读空串口时不保存假记录。
• 分片、错 ID、非数值和超时全部处理。
• 波特率可配置，关闭后停止轮询。
• 转速范围 0–100000，温度范围 -40–150。
• 搜索和状态筛选只改变显示集合；操作按稳定 ID 找到原记录。归档需要确认，取消不会修改数据。
• 档案与设置通过微数据库恢复；归档保留旧流水，下一条 ID 不复用。
• CSV 写入完成后才打开系统分享；写入失败提示错误。流水最多保留最近 500 条。

此应用的设备协议与联调步骤

用到的组件

使用范围

通信帧验证已通过显式通信边界测试。蓝牙射频、USB 授权、真实 Broker 与物理设备联调仍需真机验收；工程不包含虚构测量数据。
