实验05：用 P0 引脚读一个自己接的按钮

这个实验做完你会得到什么

在面包板上接一个按钮到 micro:bit 的 P0 引脚，按一下，手机上的小蜜蜂就换个随机位置。

前面几篇用的都是板载的东西。从这一篇开始接自己的元件 —— 引脚一旦会用，接什么传感器 都是同一套流程：配置引脚 → 订阅 → 收数据。

改编自 MIT 官方教程 read button status with Micro:bit I/O pins，扩展改用本站本地文件。

一、器材清单

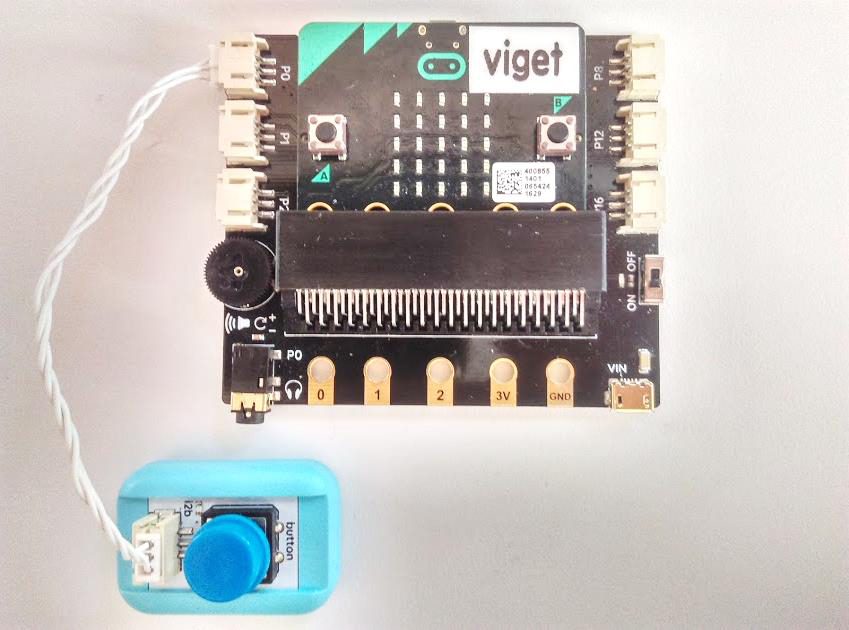

二、接线

四脚轻触开关的坑：四个脚里两两是内部连通的。如果按下去没反应，把其中一根线 挪到相邻的脚上再试 —— 大概率是接到了同一侧的两个脚上（那两个脚一直是导通的）。

固件：MakeCode 里加 Bluetooth 扩展 + 蓝牙IO引脚服务，打开 No Pairing Required。

三、界面组件

用 Microbit_Io_Pin_Simple，不要用 Microbit_Io_Pin。后者要自己拼配置字节， 前者把引脚号、模拟/数字、输入/输出拆成了三个参数，好懂得多。

四、分步搭代码块

第 1 步：连上后配置 P0 为数字输入

when BluetoothLE1.Connected() {
  Microbit_Io_Pin_Simple1.ConfigurePin(0, false, true)
  Microbit_Io_Pin_Simple1.RequestPinDataUpdates()
  标签_状态.Text = "P0 已配置为数字输入"
}

中途验证：状态标签变成「P0 已配置为数字输入」。此时按按钮还没反应，正常。

ConfigurePin(引脚号, 是否模拟, 是否输入)：

• 第 1 个参数 0 就是 P0；
• 第 2 个 false = 数字量（只有 0/1），按钮用数字；读电位器那种连续值才用 true；
• 第 3 个 true = 输入（读取）。接 LED 那种要输出的就填 false。

配置必须在连接成功之后做。写在 Screen1.Initialize 里是无效的 —— 那时候还没连上。

官方教程也特意强调：必须先把引脚配成数字输入，才能正确读到它的数据。

第 2 步：收到引脚数据，蜜蜂换位置

when Microbit_Io_Pin_Simple1.InputPinDataReceived(IO_Pin_Data) {
  标签_引脚值.Text = join("引脚值：", IO_Pin_Data)
  if IO_Pin_Data = 0 {
    图像精灵_蜜蜂.MoveTo(random(0, 画布1.Width - 30), random(0, 画布1.Height - 30))
  }
}

中途验证：按一下按钮，蜜蜂跳到画布上的随机位置，引脚值标签在 0 和 1 之间变化。

为什么判断 = 0 而不是 = 1：micro:bit 的引脚默认带上拉，没按下时是高电平 1， 按下接通 GND 才是 0。这跟直觉相反，是数字电路里常见的「低电平有效」。 如果你的接法是按下接 3V，那就反过来判断 = 1。

第 3 步：收尾

when 按钮_断开.Click() {
  Microbit_Io_Pin_Simple1.StopPinDataUpdates()
  BluetoothLE1.Disconnect()
}

五、排错表

六、下一步

• 实验06：电位器调光 —— 同一个引脚组件，改成模拟输入读连续值
• 实验07：RGB LED —— 引脚当输出用，控制三色灯
