实验07：手机调色，点亮一颗 RGB LED

这个实验做完你会得到什么

手机上拖三根滑动条（红/绿/蓝），面包板上的 RGB LED 实时变成对应的颜色。

前两篇引脚都是读，这一篇是写 —— 而且是用 PWM 写出连续亮度，不只是亮/灭两档。 学会这个，接舵机、调速电机、控制灯带都是同一套。

改编自 MIT 官方教程 Control RGB LED with Micro:bit I/O pins，扩展改用本站本地文件。

一、器材清单

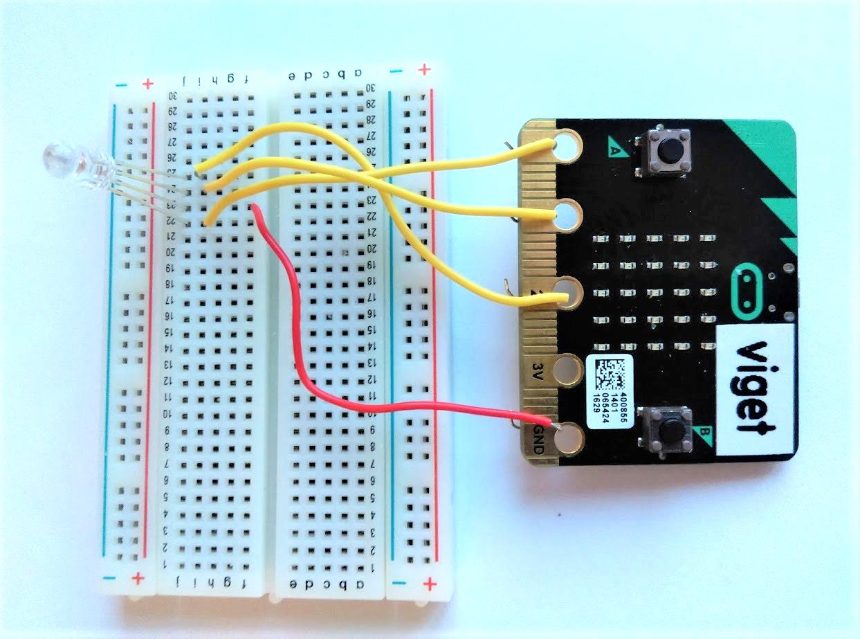

二、接线

共阴还是共阳：本文按共阴（最长脚接 GND，给高电平就亮）。买到共阳的话， 最长脚要接 3V，而且数值要反过来（0 最亮、255 最灭），代码里用 255 - 值。 分不清就先只接红色那一路，给个 255 看看亮不亮。

电阻别省：LED 直连引脚长期使用会烧管子，也可能拉垮 micro:bit 的引脚。 三个颜色各串一个 220Ω。

固件：同实验05，MakeCode 里加 Bluetooth 扩展 + 蓝牙IO引脚服务。

三、界面组件

四、分步搭代码块

第 1 步：把 P0/P1/P2 配成输出

when BluetoothLE1.Connected() {
  Microbit_Io_Pin_Simple1.ConfigurePin(0, true, false)
  Microbit_Io_Pin_Simple1.ConfigurePin(1, true, false)
  Microbit_Io_Pin_Simple1.ConfigurePin(2, true, false)
  标签_状态.Text = "三个引脚已配置为模拟输出"
}

中途验证：状态标签更新，LED 此时不亮（三路都是 0）。

第 3 个参数 false = 输出（前两篇是 true 输入）。第 2 个 true = 模拟， 这样才能用 PWM 调出中间亮度；填 false 就只有全亮/全灭。

第 2 步：一根滑动条控制一路

procedure 刷新数值() {
  标签_颜色.Text = join("R ", round(滑动条_红.ThumbPosition), "　G ", round(滑动条_绿.ThumbPosition), "　B ", round(滑动条_蓝.ThumbPosition))
}

when 滑动条_红.PositionChanged(thumbPosition) {
  Microbit_Io_Pin_Simple1.WritePWMControl(0, round(thumbPosition), 20000)
  刷新数值()
}

when 滑动条_绿.PositionChanged(thumbPosition) {
  Microbit_Io_Pin_Simple1.WritePWMControl(1, round(thumbPosition), 20000)
  刷新数值()
}

when 滑动条_蓝.PositionChanged(thumbPosition) {
  Microbit_Io_Pin_Simple1.WritePWMControl(2, round(thumbPosition), 20000)
  刷新数值()
}

中途验证：拖红色滑动条，LED 由灭慢慢变红，标签上的 R 数值同步变化。 三根都拖到 255，LED 应该接近白色。

手机上想同步显示一个颜色预览方块的话，得用「合成颜色」积木（取一个 RGB 列表）。 那个块在设计器的「颜色」抽屉里，本文的伪代码只写数值，避免把重点从硬件带偏。

WritePWMControl(引脚号, 占空比, 周期)：

• 占空比 0~255，就是亮度；
• 周期单位是微秒，20000 微秒 = 20 毫秒 = 50Hz。低于 50Hz 肉眼能看出闪烁， 调太高（比如 100 微秒）某些 LED 会发暗。50Hz~1kHz 之间都合适。

第 3 步：加几个预设色

global 预设 = list(list(255, 0, 0), list(0, 255, 0), list(0, 0, 255), list(255, 180, 0), list(255, 0, 255))

when 列表显示框_预设.AfterPicking() {
  var 色 = 预设[列表显示框_预设.SelectionIndex]
  滑动条_红.ThumbPosition = 色[1]
  滑动条_绿.ThumbPosition = 色[2]
  滑动条_蓝.ThumbPosition = 色[3]
  Microbit_Io_Pin_Simple1.WritePWMControl(0, 色[1], 20000)
  Microbit_Io_Pin_Simple1.WritePWMControl(1, 色[2], 20000)
  Microbit_Io_Pin_Simple1.WritePWMControl(2, 色[3], 20000)
  标签_颜色.Text = join("R ", 色[1], "　G ", 色[2], "　B ", 色[3])
}

加一个 列表显示框_预设，元素字符串填「红,绿,蓝,橙,品红」即可。

中途验证：点「橙」，LED 变橙色，三根滑动条自动跳到对应位置。

改滑动条的值不会触发 PositionChanged（那个事件只响应用户拖动），所以这里必须 手动再调一次 WritePWMControl。这是很多人以为”设了值就该生效”却发现没反应的原因。

五、排错表

六、下一步

• 实验08：摇一摇 —— 回到板载传感器，加速度计做姿态判断
• 把实验06 的旋钮和这一篇合起来：拧旋钮直接调色，不用手机滑动条
